柜体有限元模型

柜体是由立柱、侧板、多道抗风环、走廊和楼梯等姐成的正多边形棱柱体加筋壳体，承受柜体自重和柜顶传递的竖向荷载、内部煤气压力、风载、雪载、温度荷载作用。在建立煤气柜柜体有限元模型时，为了简化计算过程，楼梯走廊等附属结构忽略Ｐ４１。Ｗ下重点介绍侧板、立柱和抗风环模型简化的方法与理论。煤气柜侧板由于其单侧加肋板的特殊结构表现为各向异性。对于这类加肋板，虽然可Ｗ用变分法计算它们在横向荷载作用下的烧度和内力，也可用能量法计算它们的自然频率和临界荷载，但计算很繁琐。把肋条的刚度归入薄板的刚度，从而把具有肋条的各项同性板变换成为不具有肋条的各向异性板，则计算大为简化ｐｙ。像煤气柜侧板这类肋条只安置在薄板一面的各向异性板，估算其刚度最简单的公式如下

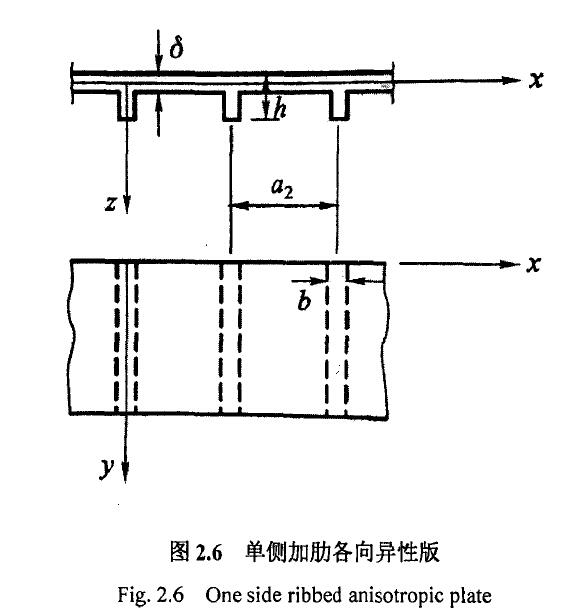

式中，Ｅ和Ｇ分别为材料的拉压弹性模量和切变模量，／是宽度为ａ，的Ｔ形截面的惯矩，Ｃ是一根肋条的抗扭刚度，其它记号如图２．６所示。

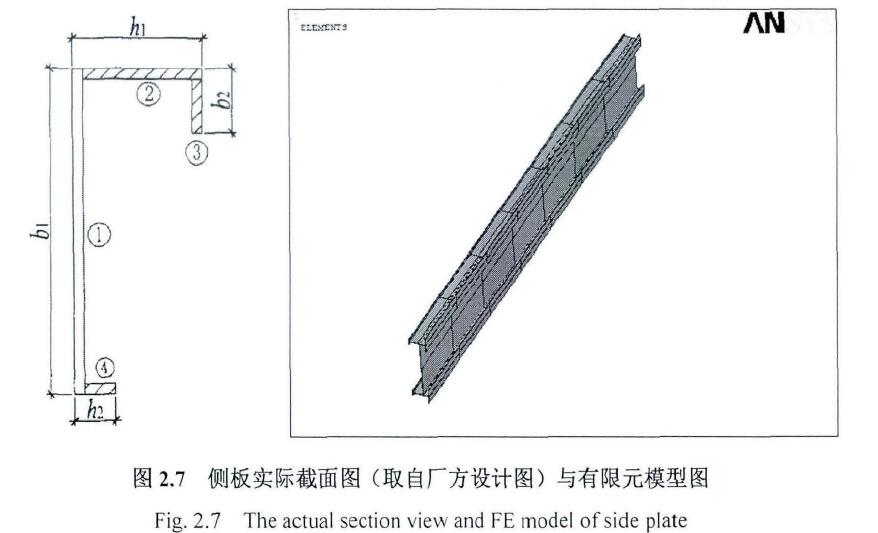

侧壁扳作为正交各向异性板，具有强烈的单向性质，其承受环向荷载的能力远大于承受竖向荷载的能力。假设把卷边Ｌ型钢分为下图所示的四块板块，在承受环向荷载时，只有①按板工作，而②、③、④按梁工作，这垫梁又可视为板的加劲肋，因此卷边Ｌ型钢也可看作单向加劲矩形板，板肋将提高板的环向抗弯刚度和承载力。为正确设计板肋，首先要确定板肋的有效截面，为建模方便，按截面面积、抗弯刚度和截面抵抗矩相等的原则将有效截面用工字型截面等效ｐｅｌ。故侧板等效为边缘工字钢加劲的平面结构，有限元模型如图２．７所示。

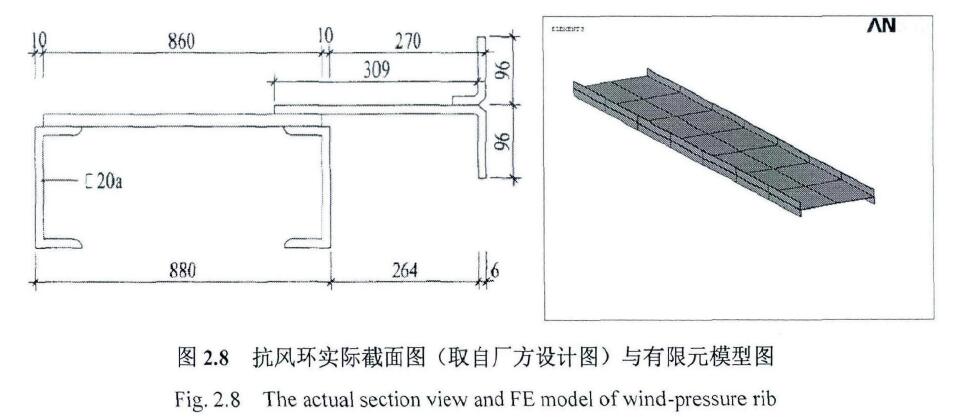

在柜体外侧沿高度方向每隔一定距离设置一道抗风环，主要起煤气柜环向支撑的作用，在简化抗风环模型时根据其有效截面用工字型截面等效，建立的有限元模型如图２．８

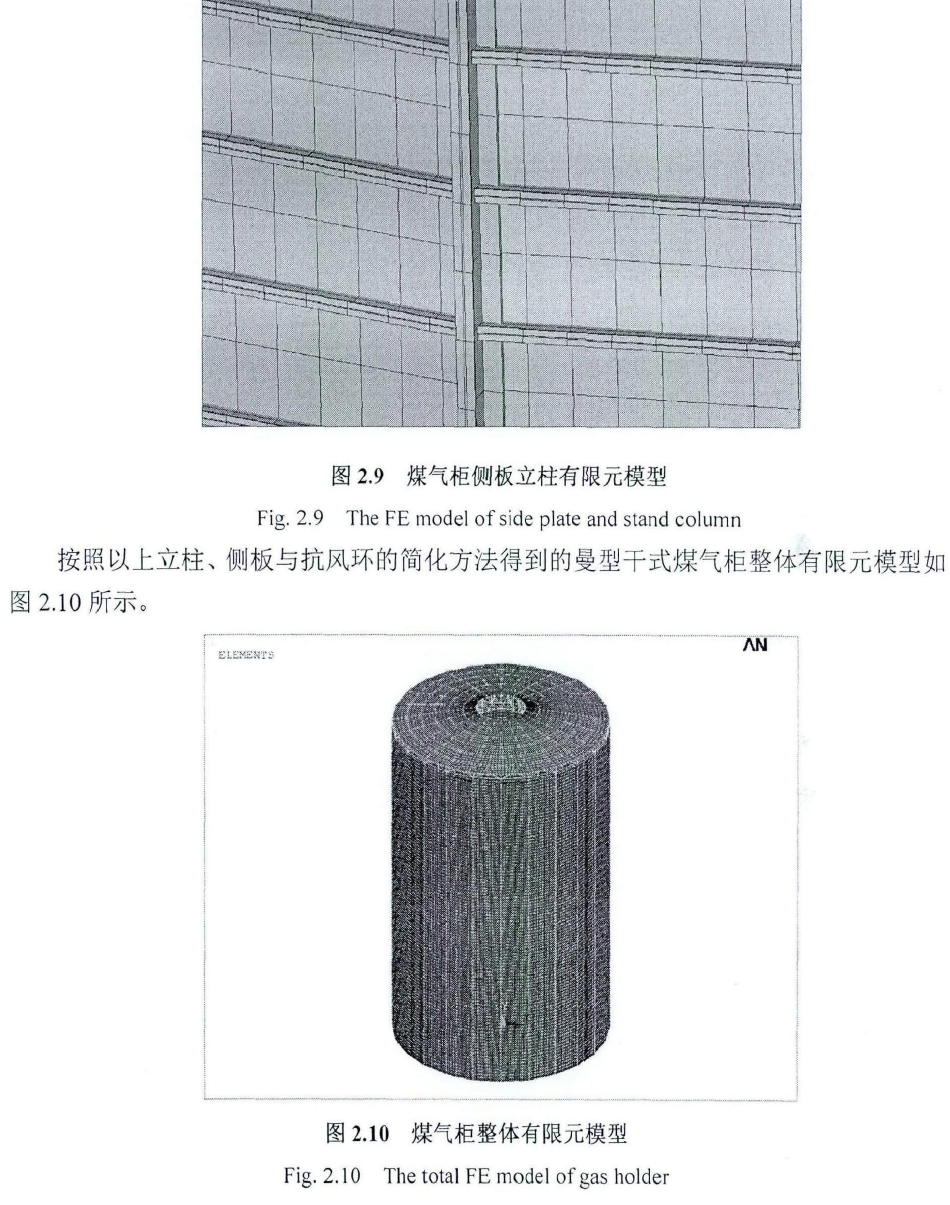

在实际结构中，立柱与导轨板先焊接在一起，在煤气柜由下向上的安装过程中，导轨板与侧板再进行焊接成为整体。立柱与导轨板对煤气柜整体结构的受为的作用相同，故建模时可把导轨板和立柱作为一个整体建模，将二者截面构成的有效截面用工字型截面等效。为使气柜模型和实际结构吻合，应将梁单元的冀缘和板单元的中忙、重合，故建模时将工字梁所在梁截面的中屯、作一定距离的偏移。煤气柜侧板立柱的连接有限元模型如图２．９所示。
