1屏蔽泵基础知识
屏蔽泵的完全密封，或者说是无泄漏的结构使之最适用于抽送易燃的，贵重的、有腐蚀性的和有毒的液体。因屏蔽泵是不泄漏的，它有助于易燃液体系统的安全；对于贵重的和腐蚀性的液体更具有突出的经济效果。
2屏蔽泵的不同点
电机与水泵一体化结构，水泵与电动机为同轴连接；
电动机定子内侧和转子外侧具有屏蔽套，屏蔽套内侧和泵内连通；
安装方式分卧式和立式两种；
电动机取消了冷却风扇，通过定子与转子之间循环介质对电动机进行冷却，同时采用电动机机座表面冷却。
3屏蔽泵的优点
1、全封闭。结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到完全无泄漏，特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。
2、安全性高。转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。
3、结构紧凑占地少。泵与电机系一整体，拆装不需找正中心。对底座和基础要求低，且日常维修工作量少，维修费用低。
4、运转平稳，噪声低，不需加润滑油。由于无滚动轴承和电动机风扇，故不需加润滑油，且噪声低。
5、使用范围广。对高温、高压、低温、高熔点等各种工况均能满足要求。
4屏蔽泵的缺点
1、由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。一般地适合于屏蔽泵介质的粘度为0.1～20mPa.s。
2、屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。
3、长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。

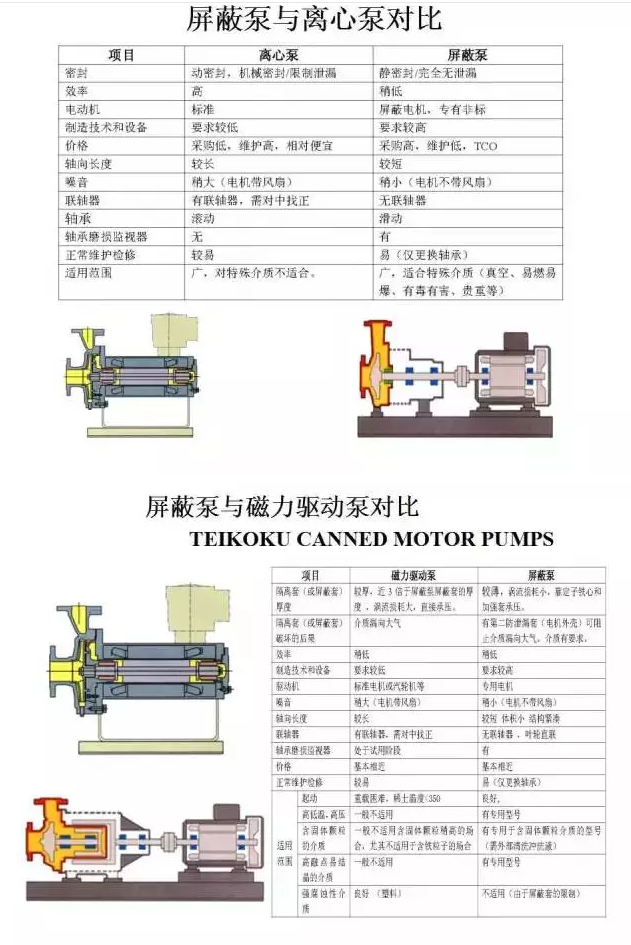

5对比
6屏蔽泵使用场合
1、压力状况不正常的场合。在泵的吸入侧压力较高，与排出侧压力之差比较小的状况下使用，如采用填料函会承受额外的应力。
2、需要保持高度真空的场合。如采用填料函，当轴稍有偏心或发生磨损时，就会有空气通过填料函进入。
3、真空、压力交替操作的场合。用于普通真空运转的填料函或密封结构，不能用于压力下运转。
4、处理贵重液体的场合。液体，造成较大的经济损失。
5、处理有毒液体的场合。和生命的危害。如果采用填料函，由于泄漏每年要损失相当数量的贵重如采用填料函，有毒液体的泄漏，将会造成对人体健康,
6、发生爆炸性气体的场合。虽然，易燃的液体，如汽油，煤油、喷气燃料等能用一台具有旋转密封的离心泵连上防爆电动机来输送，但是泄漏的液体和变成蒸气的液体将使整个场地成为有爆炸危险的地方。
7、处理有放射性液体的场合。具有放射性液体是不允许从填料函处泄漏的。此外，许多填料的材质是不能与具有放射性液体长期接触的。
8、处理腐蚀性液体的场合。除了因填料函的泄漏会产生局部腐蚀外，工艺流程装置还会有被因腐蚀性液体泄漏产生的蒸汽所侵蚀。
9、处理有害液体的场合。由于填料函的泄漏而产生的恶臭等有害气体时，就会形成不能进行操作的恶劣状况。
10、处理易于反应液体的场合。如果使用屏蔽泵，液体不会有被生气、水份、填料润滑剂及其他物质污染而凝固，也不会结晶及引起其他障害。
29，有功功率：正弦交流电路的瞬时功率在一个周期内的平均值,称 为有功功率,用字母 Pa 表示,单位为 W 或 kW。
30，视在功率：电流 I 和电压 U 的有效值的乘积称为视在功率,用字母 S 或 Ps 表示,单位为 V ·A 或 kV ·A。
31，无功功率：具有电感或电容的电路中,在半周期的时间里,电源 的能量变成磁场 (或电场 ) 的能量储存起来,而在另半 周期的时间里,又把储存在磁场 (或电场 ) 的能量释放 出来送还电源。它只与电源进行能量交换而没有消耗能量。与电源交换能量的速率的振幅值叫作无功功率, 用字母 Q 或 Pr 表示,单位为 var(乏 ) 或 kvar(千乏 )。
32，功率因数：有功功率与视在功率的比值称为功率因数 cos φ。
33，效率：能量在转换或传递的过程中总要消耗一部分,即输出小于输入,输出能量与输入能量的比值叫作效率,用 字母 η表示。
34，相电压：三相电路中,相线与中性线之间的电压称为相电压。线电压：三相电路中，相线与相线之间的电压称为线电压。
35，相电流：三相电路中,流过每相上的电流称为相电流。线电流：三相电路中,三根端线中的电流称为线电流。
36，损耗电场：把电荷(或带电体)引入其他带电体周围的空间时，将会受到力的作用，就是说在带电体周围存在电场。
37，电场强度：表示电场强弱的物理量。数值上等于单位正电荷在该点处所受的作用力，方向是正电荷受力的方向。用字母E表示，单位为V/m。
38，击穿：电介质在电场的作用下发生剧烈放电或导电的现象叫击穿， 绝缘强度又称击穿电场强度。
39，介电常数：表示物质绝缘能力特性的一个系数，用字母ε表示，单位为F/m 。相对介质常数：任一物质的介电常数ε与真空介电常数ε0的比值称为相对介质常数，用符号εr表示。
|
