曼型煤气柜结构介绍

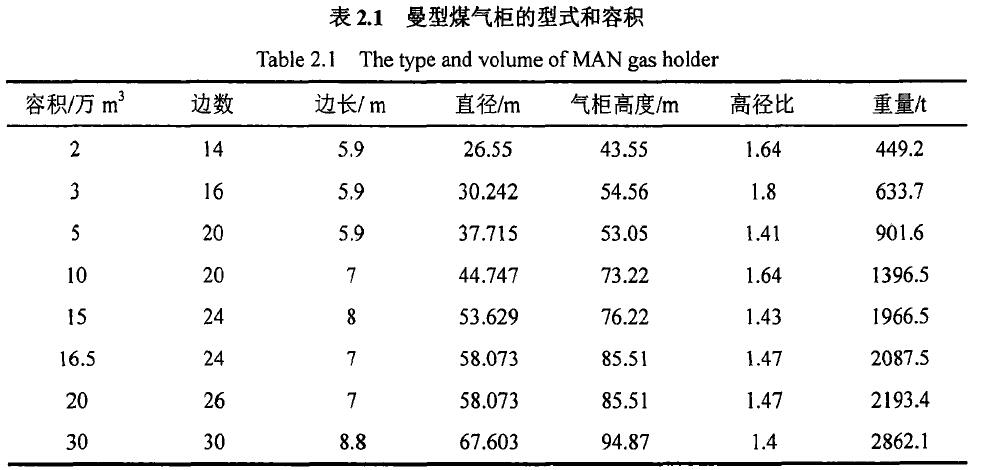

目前，曼型煤气柜的形式、容积己形成系列化Ｐ１１，如表２．１所列。从表中可看出，
气柜容积较大时，消耗的钢材量相对经济。

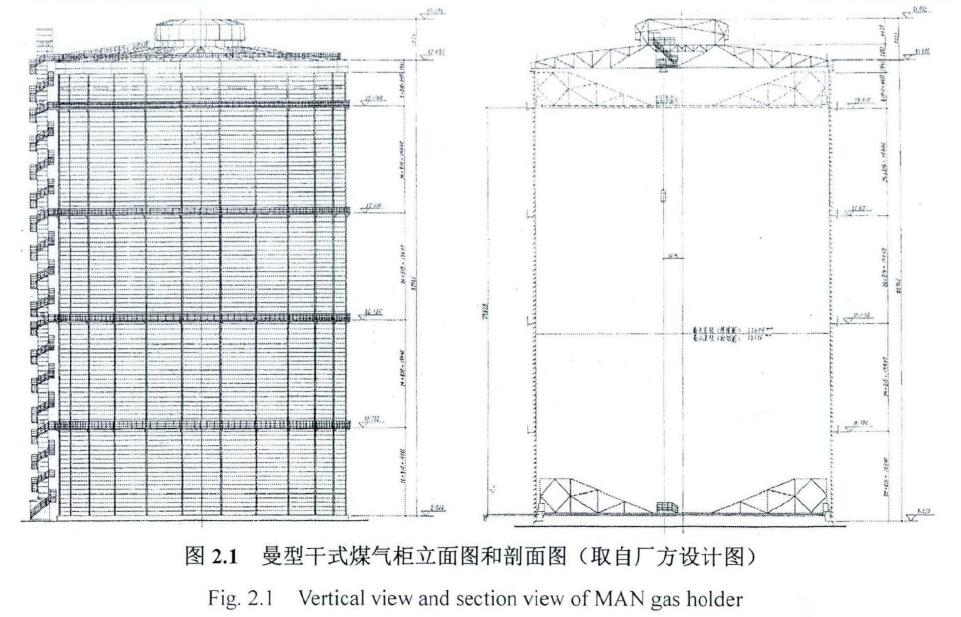

图２．１为某钢铁厂１６．５万ｍ３曼型煤气柜的立面图和剖面图，气柜是由立柱、Ｌ型
钢侧板、柜顶衍架、柜顶板、底板组成的正多边形棱柱体加筋壳体结构，主要由柜体、柜顶、柜底及内部活塞结构四大部分组成，另外还有一些附属设施，如外部电梯、外部楼梯、各种煤气放散管等。在该２４棱柱体内安装了一个能自由上下移动的活塞，煤气从气柜的底部进、出，胆存在底板、侧板与活塞组成的空间里。通过在活塞上方施加配重物的方法使其柜内贬存的煤气达到工作压力。当煤气总管内煤气总量増多时，煤气进口压力大于气柜的工作压力，煤气就会进入气柜，且推动活塞上升直至气压平衡；反之当煤气总管内煤气总量减少时，活塞则下降使部分煤气回到厂区煤气管网Ｐｓｉ。
在如下具体介绍四大部分的组成。
|
